1. 로라 모듈 PLM100 / KC인증 / 920.3MHz / KOR920

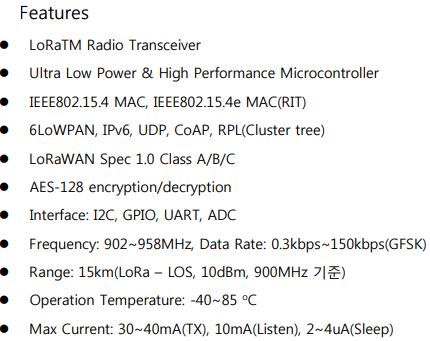

[LoRa Features]
- LoRaTM Radio Tranceiver
- IEEE802.15.4 MAC, IEEE802.15.4e MAC(RIT)
- 6LoWPAN, IPv6, UDP, CoAP, RPL(Cluster tree)
- LoRaWAN Spec 1.0 Class A/B/C
- AES-128 encryption/decryption
- Interface : I2C, GPIO, UART, ADC
- Frequency : 902~958MHz, Data Rate : 0.3kbps~150kbps(GFSK)
- Range : 15Km(LoRa_LOS, 10dBm, 900MHz 기준)
- Operation Temperature : -40~85℃
- Max Current : 30~40mA(TX), 10mA(Listen), 2~4uA(Sleep)

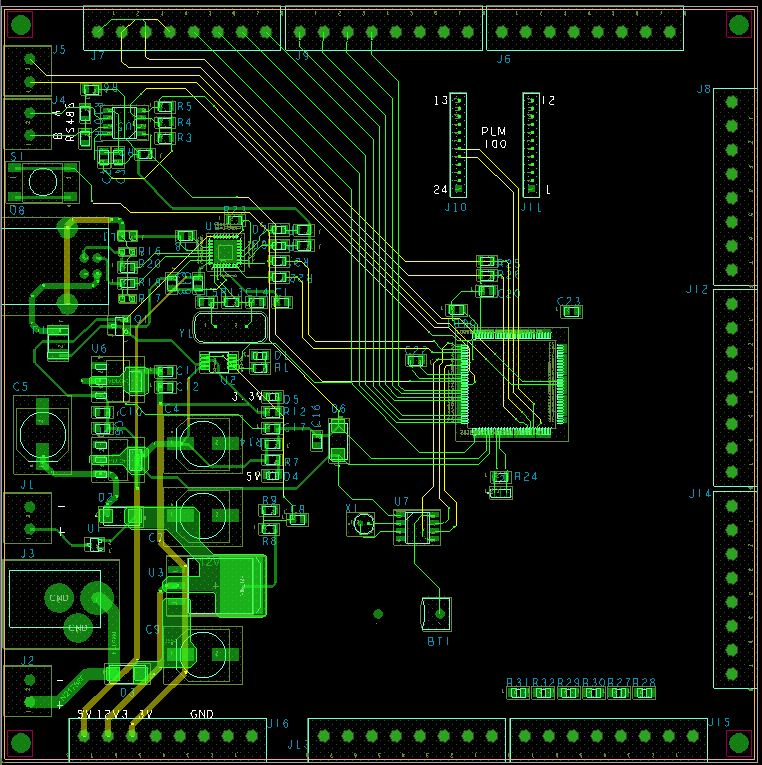

2. LoRa Module PCB Interface 회로 설계
[MCU]
- ATmega2560
- 작동 전압 : 5V
- 정격 전압 : 7~9V
- 허용 전압 : 12V
- 출력 전류 : 40mA
- 플래시 메모리 : 256KB
- SRAM :8KB
- EEPROM :4KB
- 클럭 :16MHz
- 통신 인터페이스: Ethernet, WiFi, LoRa
- 저장장치 : USB, SD 메모리

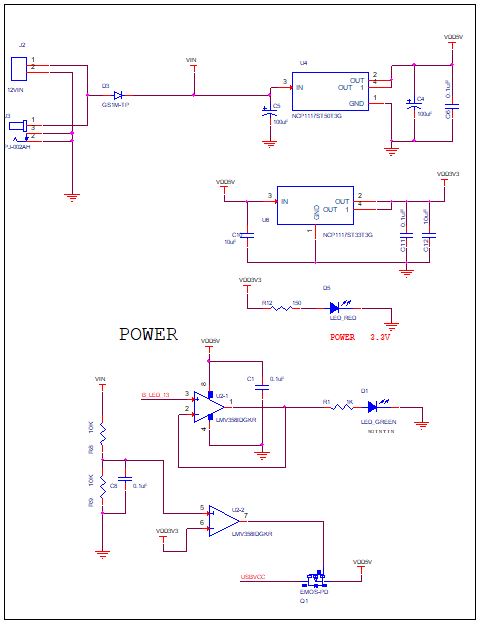

[POWER]
- INPUT : 9~12V
- 5V, 3.3V 레귤레이터
[RS485]
- 디지털 센서 데이터 측정을 위한 RS485 회로 설계
[RTC]
- 시간에 의한 컨트롤을 위한 RTC(Read Time Clock) 회로 설계
[LoRa Interface]

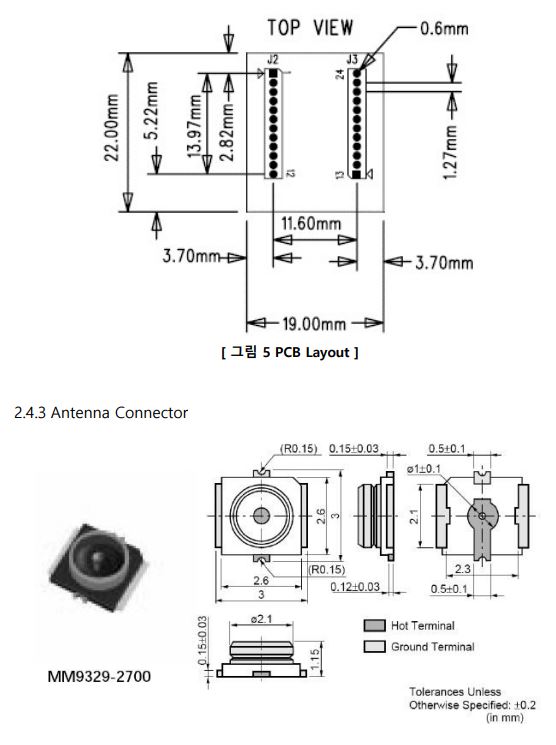

- PLM100 로라 모듈 부착을 위한 인터페이스 설계 ( 1 * 12 , 1.27mm)

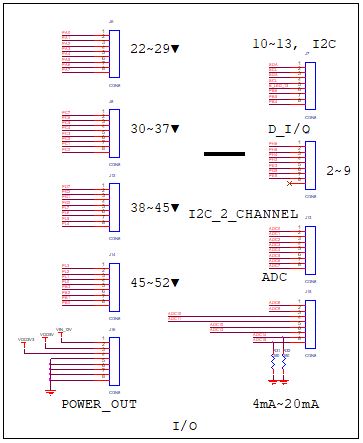

[I/O]
- 디지털 입출력 : 39채널
- 아날로그 : 8채널
- I2C, 4~20mA * 6채널 (산업용/농업용 센서)
Atwork 제작
